Dettagli del prodotto
Luogo di origine: Cina
Marca: CHAOXIN
Termini di trasporto & di pagamento
Termini di pagamento: T/T
Forza dell'estensione: |
580 |
Resistenza (20°C) Ωmm2/m: |
≤ 0.01777 |
Grado: |
Cu-ETP |
Personaggi: |
Facile da installare, buona conduttività |
Vantaggi: |
Lunga durata di vita |
Finitura superficiale: |
Listo. |
Resistenza alla corrosione: |
Eccellente. |
Purezza: |
990,9% |
Forza dell'estensione: |
580 |
Resistenza (20°C) Ωmm2/m: |
≤ 0.01777 |
Grado: |
Cu-ETP |
Personaggi: |
Facile da installare, buona conduttività |
Vantaggi: |
Lunga durata di vita |
Finitura superficiale: |
Listo. |
Resistenza alla corrosione: |
Eccellente. |
Purezza: |
990,9% |

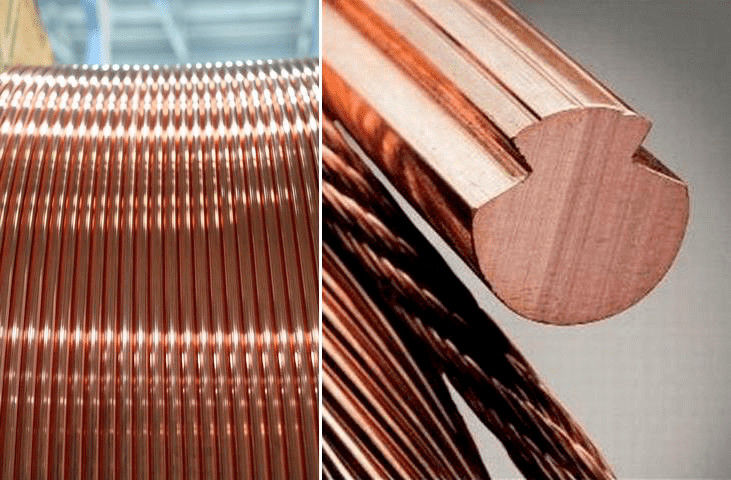

Performance di lunga durata con filo di contatto in rame per ferrovie elettrificate
Il filo di contatto in rame è un dispositivo di connessione elettrica chiave utilizzato in una serie di applicazioni, tra cui ferrovie elettrificate, trasporto ferroviario urbano, trasportatori delle miniere e altri sistemi.La sua funzione principale è quella di trasmettere energiaEsso è tipicamente realizzato in rame, offre eccellente conduttività e resistenza, ed è in grado di resistere ad elevati carichi meccanici ed elettrici.
Le specifiche del filo di contatto in rame utilizzato nelle ferrovie elettrificate includono principalmente 85 mm2, 110 mm2, 120 mm2, 150 mm2 e così via.Le specifiche dei fili di contatto in rame sono generalmente classificate in base alla loro area di sezione trasversale, e diverse specifiche di fili di contatto in rame hanno diverse proprietà elettriche e resistenza meccanica per soddisfare le esigenze di diverse ferrovie elettrificate.
Quando si scelgono le specifiche del filo di contatto in rame, fattori quali la velocità di marcia della rotaia, la capacità di carico,la capacità di corrente e altri fattori devono essere presi in considerazione per garantire che il filo di contatto possa trasmettere elettricità in modo sicuro e affidabile.
I vantaggi del filo di contatto in rame includono:
Specifica del filo di contatto in rame:
EN 50149-2012 | ||||||||||||||
Materiale | Indicazione | Croce nominale sezione mm2 |
Resistenza alla trazione minima MPa |
Minimo carico di rottura kN |
Percentuale di allungamento dopo la frattura A200 |
Resistenza per chilometro ((20°C) Ω/Km |
Resistenza (20°C) Ωmm2/m |
Prova di piegatura inversa | Torsione | Fabbricazione a partire da | coefficiente di temperatura | Massa del filo kg/km |
||
min. % | mass. % | frattura completa | Massa minima | Massa massima | ||||||||||
Forza normale di rame |
Cu-ETP Cu-FRHC Cu-HCP CuOF |
80 | 355 | 27,5 | 3 | 10 | 0,229 | ≤ 0.01777 | ≥ 6 | 5 | 3 | 0.0038 | 690 | 733 |
100 | 355 | 34,5 | 3 | 10 | 0,183 | 862 | 916 | |||||||
107 | 350 | 36,3 | 3 | 10 | 0,171 | 923 | 980 | |||||||
120 | 330 | 38,4 | 3 | 10 | 0,153 | 1035 | 1099 | |||||||
150 | 310 | 45,1 | 3 | 10 | 0,122 | 1293 | 1374 | |||||||
Alta resistenza rame e elevata resistenza leghe di rame-argento |
CuETP CuFRHC CuHCP CuOF CuAg0,1 |
80 | 375 | 29,1 | 3 | 8 | 0,229 | ≤ 0.01777 | ≥ 6 | 5 | 3 | 0.0038 | 690 | 733 |
100 | 375 | 36,4 | 3 | 8 | 0,183 | 862 | 916 | |||||||
107 | 360 | 37,4 | 3 | 8 | 0,171 | 923 | 980 | |||||||
120 | 360 | 41,9 | 3 | 8 | 0,153 | 1035 | 1099 | |||||||
150 | 360 | 52,4 | 3 | 8 | 0,122 | 1293 | 1374 | |||||||
Forza normale leghe di rame-argento |
CuAg0,1 | 80 | 365 | 28,3 | 3 | 10 | 0,229 | ≤ 0.01777 | ≥ 6 | 5 | 3 | 0.0038 | 690 | 733 |
100 | 360 | 34,9 | 3 | 10 | 0,183 | 862 | 916 | |||||||
107 | 350 | 36,3 | 3 | 10 | 0,171 | 923 | 980 | |||||||
120 | 350 | 40,7 | 3 | 10 | 0,153 | 1035 | 1099 | |||||||
150 | 350 | 50,9 | 3 | 10 | 0,122 | 1293 | 1374 | |||||||
Magnesio di rame leghe |
CuMg0,2 CuMg0,2 (alto conduttività) |
80 | 460 | 35,7 | 3 | 10 | 0,289 | ≤ 0.02240 ≤ 0.02155 (alto conduttività ) |
≥ 6 | 5 | 3 | 0.0031 | 690 | 733 |
100 | 450 | 43,7 | 3 | 10 | 0,231 | 862 | 916 | |||||||
107 | 440 | 45,7 | 3 | 10 | 0,216 | 923 | 980 | |||||||
120 | 430 | 50,1 | 3 | 10 | 0,192 | 1035 | 1099 | |||||||
150 | 420 | 61.1 | 3 | 10 | 0,154 | 1293 | 1374 | |||||||
Magnesio di rame leghe |
CuMg0,5 | 80 | 520 | 40,4 | 3 | 10 | 0,385 | ≤ 0.02778 | ≥ 6 | 5 | 3 | 0.0027 | 690 | 733 |
100 | 510 | 49,5 | 3 | 10 | 0,286 | 862 | 916 | |||||||
107 | 500 | 51,9 | 3 | 10 | 0,268 | 923 | 980 | |||||||
120 | 490 | 57,0 | 3 | 10 | 0,239 | 1035 | 1099 | |||||||
150 | 470 | 68,4 | 3 | 10 | 0,191 | 1293 | 1374 | |||||||
Acciaio leghe |
CuSn0,2 CuSn0,2 (alto conduttività) |
80 | 460 | 35,7 | 2 | 8 | 0,309 | ≤ 0.02395 ≤ 0.02155 (alto conduttività ) |
≥ 6 | 5 | 3 | 0.0032 | / | / |
100 | 450 | 43,7 | 2.00 | 8.00 | 0,247 | 865 | 919 | |||||||
107 | 430 | 44,6 | 2.00 | 8.00 | 0,231 | 926 | 983 | |||||||
120 | 420 | 48,9 | 2.00 | 8.00 | 0,206 | 1038 | 1103 | |||||||
150 | 420 | 61,1 | 2.00 | 8.00 | 0,165 | 1298 | 1378 |
Il filo di contatto in rame viene utilizzato per trasmettere energia a un pantografo di una locomotiva.e innumerevoli tipi di apparecchiature elettricheIl rame è un conduttore superiore dell'elettricità e ha una bassa resistenza.
Jiangyin Electric Alloy Co., Ltd., precedentemente nota come Jiangyin Electric Alloy Factory, è stata fondata il 12 giugno 1985.e vendite di prodotti di supporto per ferrovie ad alta velocitàI suoi principali prodotti sono prodotti di lavorazione profonda di lega di rame, compresi fili di contatto ferroviari, cavi portanti di carico ferroviari, barre di bus di lega di rame e altri componenti in rame.
Fin dalla sua costituzione, la società si è impegnata a fornire ai clienti prodotti e servizi in lega di rame di alta qualità con sistemi di gestione avanzati,forti capacità di ricerca e sviluppoLa società ha collaborato successivamente con gli uffici ferroviari del Ministero delle Ferrovie, come Shanghai, Guangzhou, Pechino, Zhengzhou, Chengdu,e altri uffici ferroviarile imprese di produzione di locomotive e motori del Ministero delle Ferrovie, quali il CRRC e le imprese nazionali di produzione di motori e di apparecchi elettrici;nonché aziende nazionali e internazionali ben note come Xiangtan Electric, Dongfang Electric, Schneider Electric, Siemens, ABB, GE, ecc.,hanno stabilito relazioni strategiche di cooperazione e sono diventati fornitori autorizzati di filo e filo di contatto a filo di rame e lega di rame per il China Railway Group Electric Gasification Bureau.
In futuro, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
