Cavi di catena in rame per ferrovie elettriche con eccellente indossabilità

Dettagli del prodotto

Luogo di origine: Cina

Marca: CHAOXIN

Termini di trasporto & di pagamento

Termini di pagamento: T/T

Ottenga il migliore prezzo
Evidenziare:

Ferrovie elettriche filo catenario di rame

,

elevata resistenza all'usura

,

Cavi di catena elettrica di rame su misura

materiale:
Acciaio
Grado:
Cu-ETP
Parola chiave:
Filtro catenario di rame
Caratteristica:
Ottima capacità di indossare
OD:
abitudine
Applicazione:
Ferrovie elettriche e così via
materiale:
Acciaio
Grado:
Cu-ETP
Parola chiave:
Filtro catenario di rame
Caratteristica:
Ottima capacità di indossare
OD:
abitudine
Applicazione:
Ferrovie elettriche e così via
Cavi di catena in rame per ferrovie elettriche con eccellente indossabilità

Cavi di catena di rame per ferrovie elettriche con eccellente indossabilità



La catena di rame è un tipo di filo aereo utilizzato nei sistemi di trasmissione e distribuzione.un metallo altamente conduttivo noto per le sue eccellenti proprietà elettriche e termicheLa catena si riferisce alla forma di un filo quando sospeso tra due supporti, formando una curva simile a un arco parabolico.



Il filo catenario in rame è progettato per trasportare elevate correnti elettriche su lunghe distanze con perdite energetiche minime.I principali vantaggi dell'impiego del rame per i fili catenari sono la sua elevata conduttività elettrica e la sua resistenza alla corrosioneIl rame ha una delle più alte conduttività elettriche tra i metalli comunemente utilizzati, consentendo una trasmissione efficiente di elettricità.il rame è resistente all'ossidazione e ha una buona resistenza meccanica, che lo rende adatto per applicazioni esterne e garantisce la longevità del filo.



Per la velocità e la densità di traffico dei treni sulla ferrovia ad alta velocità, è necessaria una maggiore potenza di trazione, quindi viene adottata l'alimentazione elettrica.



Applicazione

  • Per l'uso come fonte di energia aerea per le metropolitane, i sistemi di trasporto leggero e pesante, i treni minieri elettrici, gli autobus e le gru industriali.
  • Il filo catenario può trasportare una certa corrente per ridurre l'impedenza della rete di trazione, riducendo la perdita di tensione e il consumo di energia.
  • Il materiale del filo catenario può essere suddiviso in filo catenario di rame, filo catenario di acciaio, cavo portante in acciaio placcato in alluminio.



Specifica del filo di contatto in rame:



E-CU, filo a strati di rame
Numero nominale
croce
sezione
Sezione trasversale calcolata Numero di
fili
Diametro Resistenza alla trazione del filo

Resistenza

(20°C)

Ωmm2/m

Conduttività elettrica

(20°C) %

IACS

Peso Calcolato
carico di rottura
Acciaio Conduttore Prima/MPa Dopo/MPa
E-CU 10 10.02 7 1.35±0.03 4.1 ≥ 422 ≥ 392 ≤ 0.01786 ≥ 96 90 4.02
E-CU 16 15.89 7 1.70±0.03 5.1 ≥ 422 ≥ 392 ≤ 0.01786 ≥ 96 143 6.37
E-CU 25 24.25 7 2.10±0.03 6.3 ≥ 422 ≥ 392 ≤ 0.01786 ≥ 96 218 9.72
E-CU 35 34.36 7 2.50±0.03 7.5 ≥ 422 ≥ 392 ≤ 0.01786 ≥ 96 310 13.77
E-CU 50 49.48 7 3.00±0.03 9.0 ≥ 422 ≥ 392 ≤ 0.01786 ≥ 96 446 19.84
E-CU 50 48.35 19 1.80±0.03 9.0 ≥ 422 ≥ 392 ≤ 0.01786 ≥ 96 437 19.38
E-CU 70 65.81 19 2.10±0.03 10.5 ≥ 422 ≥ 392 ≤ 0.01786 ≥ 96 596 26.38
E-CU 95 93.27 19 2.50±0.03 12.5 ≥ 422 ≥ 392 ≤ 0.01786 ≥ 96 845 37.39
E-CU 120 116.99 19 2.80±0.03 14.0 ≥ 422 ≥ 392 ≤ 0.01786 ≥ 96 1060 48.9
E-CU 150 147.11 37 2.25±0.03 15.8 ≥ 422 ≥ 392 ≤ 0.01786 ≥ 96 1337 58.98
E-CU 185 181.62 37 2.50±0.03 17.5 ≥ 422 ≥ 392 ≤ 0.01786 ≥ 96 1649 72.81

Fibra a strati di lega di rame-magnesio BZII
Numero nominale
croce
sezione
Sezione trasversale calcolata Numero di
fili
Diametro Resistenza alla trazione del filo

Resistenza

(20°C)

Ωmm2/m

Conduttività elettrica

(20°C) %

IACS

Peso Calcolato
carico di rottura
Acciaio Conduttore Prima/MPa Dopo/MPa
BZII 10 10.02 7 1.35±0.03 4.1 ≥ 618 ≥ 589 ≤ 0.02778 ≥ 62 90 5.88
BZII 16 15.89 7 1.70±0.03 5.1 ≥ 618 ≥ 589 ≤ 0.02778 ≥ 62 143 9.33
BZII 25 24.25 7 2.10±0.03 6.3 ≥ 618 ≥ 589 ≤ 0.02778 ≥ 62 218 14.24
BZII 35 34.36 7 2.50±0.03 7.5 ≥ 618 ≥ 589 ≤ 0.02778 ≥ 62 310 20.17
BZII 50 49.48 7 3.00±0.03 9.0 ≥ 608 ≥ 589 ≤ 0.02778 ≥ 62 446 28.58
BZII 50 48.35 19 1.80±0.03 9.0 ≥ 618 ≥ 589 ≤ 0.02778 ≥ 62 437 28.39
BZII 70 65.81 19 2.10±0.03 10.5 ≥ 618 ≥ 589 ≤ 0.02778 ≥ 62 596 38.64
BZII 95 93.27 19 2.50±0.03 12.5 ≥ 618 ≥ 589 ≤ 0.02778 ≥ 62 845 54.76
BZII 120 116.99 19 2.80±0.03 14.0 ≥ 618 ≥ 589 ≤ 0.02778 ≥ 62 1060 67.57
BZII 150 147.11 37 2.25±0.03 15.8 ≥ 618 ≥ 589 ≤ 0.02778 ≥ 62 1337 86.37
BZII 185 181.62 37 2.50±0.03 17.5 ≥ 618 ≥ 589 ≤ 0.02778 ≥ 62 1649 106.63

Nota: lo strato esterno deve essere a destra (rotazione Z)
Altri disegni: ad esempio norme internazionali o specifiche del cliente su richiesta

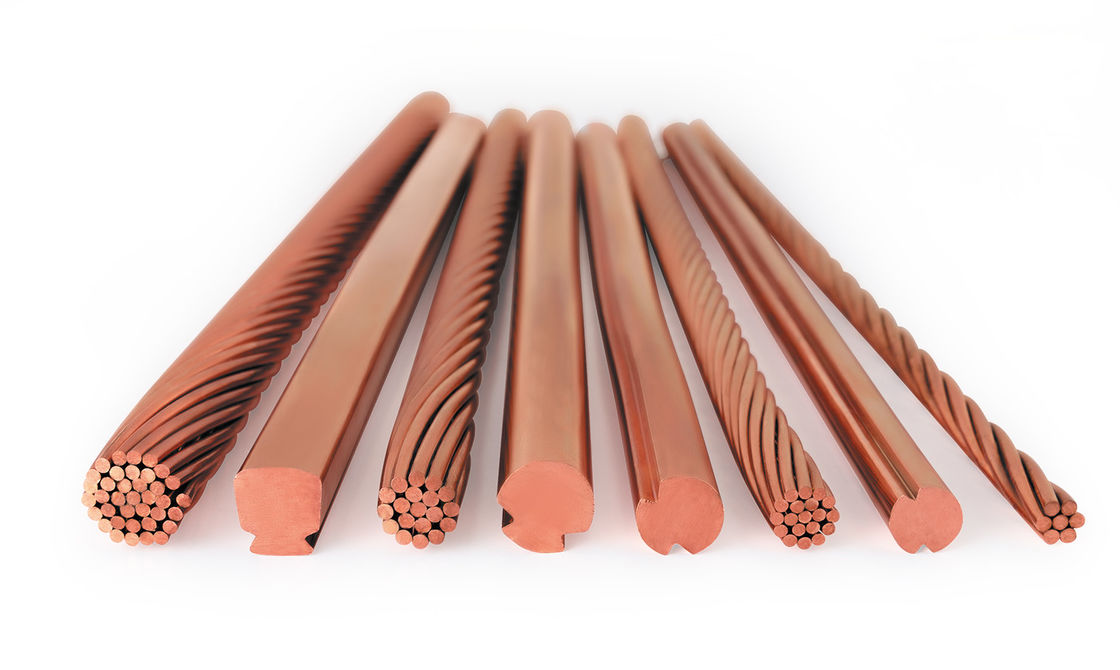

Cavi di catena in rame per ferrovie elettriche con eccellente indossabilità 0

A proposito di noi:

Jiangyin Electric Alloy Co., Ltd., precedentemente nota come Jiangyin Electric Alloy Factory, è stata fondata il 12 giugno 1985.e vendite di prodotti di supporto per ferrovie ad alta velocitàI suoi principali prodotti sono prodotti di lavorazione profonda di lega di rame, compresi fili di contatto ferroviari, cavi portanti di carico ferroviari, barre di bus di lega di rame e altri componenti in rame.



Fin dalla sua costituzione, la società si è impegnata a fornire ai clienti prodotti e servizi in lega di rame di alta qualità con sistemi di gestione avanzati,forti capacità di ricerca e sviluppo, eccellente qualità dei prodotti e servizi completi.



Ha successivamente collaborato con gli uffici ferroviari del Ministero delle Ferrovie, quali Shanghai, Guangzhou, Pechino, Zhengzhou, Chengdu e altri uffici ferroviari;Imprese di produzione di locomotive e motori del Ministero delle Ferrovie, come CRRC e le imprese nazionali di produzione di motori e elettrodomestici, nonché le imprese nazionali e internazionali ben note come Xiangtan Electric, Dongfang Electric,Schneider Electric, Siemens, ABB, GE, ecc.,hanno stabilito relazioni strategiche di cooperazione e sono diventati fornitori autorizzati di filo e filo di contatto a filo di rame e lega di rame per il China Railway Group Electric Gasification Bureau.





Cavi di catena in rame per ferrovie elettriche con eccellente indossabilità 1

Cavi di catena in rame per ferrovie elettriche con eccellente indossabilità 2

Fino ad ora,Jiangyin Electric Alloy Co., Ltd.ha ottenuto una serie di certificazioni che coprono la gestione della qualità ISO9001/IATF16949, la certificazione del sistema di gestione ambientale ISO14001,Sistema di gestione della salute e della sicurezza sul lavoro ISO45001, Cina CCC, PCCC, CRCC, CE ecc.

Cavi di catena in rame per ferrovie elettriche con eccellente indossabilità 3

Ricca esperienza di progettazione nella produzione, maturi processi di produzione affidabili, fornire i prodotti soddisfacenti per i nostri clienti, ha fatto la nostra attività in tutto sia in patria che all'estero.
In futuro, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.

Cavi di catena in rame per ferrovie elettriche con eccellente indossabilità 4


Supporto e servizi:

Forniamo supporto tecnico e servizi per il filo di contatto in rame, tra cui:

  • Fornire supporto tecnico per l'installazione e l'utilizzo del filo di contatto in rame.
  • Risoluzione dei problemi tecnici con i fili di contatto in rame.
  • Fornire consulenza tecnica sulla manutenzione del filo di contatto in rame.
  • Fornire indicazioni sulla selezione del filo di contatto in rame.


Imballaggio e trasporto:

Imballaggio e trasporto:

  • Il filo di contatto in rame è confezionato in materiali di alta qualità per garantire che venga consegnato al cliente in buone condizioni.
  • Il filo di contatto in rame viene spedito via aerea o via mare in base alle esigenze del cliente.
  • Offriamo il numero di tracciamento una volta spedito il filo di contatto di rame.
