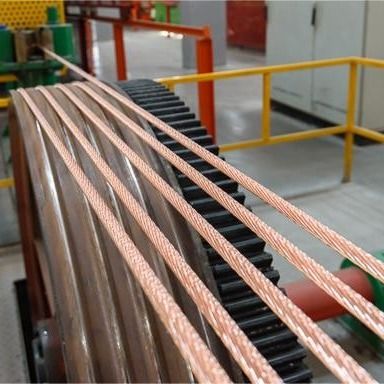

Cavi di catena in rame per ferrovie elettriche resistenti all'usura

Dettagli del prodotto

Luogo di origine: Cina

Marca: CHAOXIN

Termini di trasporto & di pagamento

Termini di pagamento: T/T

Ottenga il migliore prezzo
Evidenziare:

Cavo di catenaria in rame resistente all'usura

,

Ferrovie Cavo di catena di rame

,

Cavi di catena isolanti in rame elettrico

Materiale conduttore:
Acciaio
Vantaggi:
Lunga durata di vita
Parola chiave:
Filtro catenario di rame
Caratteristica:
Usura-resistenza
OD:
Scopo generale o personalizzato
Pacco:
Standard o come richiesto
Materiale conduttore:
Acciaio
Vantaggi:
Lunga durata di vita
Parola chiave:
Filtro catenario di rame
Caratteristica:
Usura-resistenza
OD:
Scopo generale o personalizzato
Pacco:
Standard o come richiesto
Cavi di catena in rame per ferrovie elettriche resistenti all'usura

Cavi di catena di rame per ferrovie elettriche resistenti all'usura



La tecnica di stranding utilizzata per costruire un filo catenario di rame consiste nel torcere o intrecciare più piccoli fili di rame insieme per formare un conduttore più grande e più robusto.Questo processo aumenta la flessibilità del filo, forza e prestazioni generali.



Nel complesso, la tecnica di stranding utilizzata nella costruzione del filo catenario di rame ottimizza la flessibilità, la resistenza meccanica e la conducibilità elettrica.Esso consente al filo di resistere a varie condizioni ambientali e sollecitazioni meccaniche, mentre trasmette efficientemente l'elettricità nei sistemi di trasmissione di energia.



Il filo catenario di rame è ampiamente utilizzato in vari altri settori a causa delle sue prestazioni ideali.

  • Ferrovie e tram elettrici: il filo catenario di rame è ampiamente utilizzato nei sistemi ferroviari e tram elettrici per alimentare i treni o i tram.di larghezza superiore a 50 mm,I treni o i tram hanno pantografi o altri raccoglitori di corrente che stabiliscono il contatto con il filo di rame, consentendo il trasferimento di energia elettrica per alimentare i veicoli.
  • Trasmissione e distribuzione di energia: il filo catenario di rame è utilizzato anche nei sistemi di trasmissione e distribuzione di energia.il filo di rame trasporta elettricità ad alta tensione su lunghe distanze dalle centrali elettriche alle sottostazioni o direttamente ai consumatoriL'uso di rame garantisce una bassa resistenza elettrica, riducendo al minimo le perdite di potenza durante la trasmissione.
  • Apparecchiature e apparecchi elettrici: il filo di contatto di rame è utilizzato in varie apparecchiature e apparecchi elettrici.e altri dispositivi in cui è fondamentale un'affidabile connessione elettricaL'elevata conduttività del rame e la sua resistenza alla corrosione lo rendono una scelta ideale per queste applicazioni.



Specifica del filo di contatto in rame:



E-CU, filo a strati di rame
Numero nominale
croce
sezione
Sezione trasversale calcolata Numero di
fili
Diametro Resistenza alla trazione del filo

Resistenza

(20°C)

Ωmm2/m

Conduttività elettrica

(20°C) %

IACS

Peso Calcolato
carico di rottura
Acciaio Conduttore Prima/MPa Dopo/MPa
E-CU 10 10.02 7 1.35±0.03 4.1 ≥ 422 ≥ 392 ≤ 0.01786 ≥ 96 90 4.02
E-CU 16 15.89 7 1.70±0.03 5.1 ≥ 422 ≥ 392 ≤ 0.01786 ≥ 96 143 6.37
E-CU 25 24.25 7 2.10±0.03 6.3 ≥ 422 ≥ 392 ≤ 0.01786 ≥ 96 218 9.72
E-CU 35 34.36 7 2.50±0.03 7.5 ≥ 422 ≥ 392 ≤ 0.01786 ≥ 96 310 13.77
E-CU 50 49.48 7 3.00±0.03 9.0 ≥ 422 ≥ 392 ≤ 0.01786 ≥ 96 446 19.84
E-CU 50 48.35 19 1.80±0.03 9.0 ≥ 422 ≥ 392 ≤ 0.01786 ≥ 96 437 19.38
E-CU 70 65.81 19 2.10±0.03 10.5 ≥ 422 ≥ 392 ≤ 0.01786 ≥ 96 596 26.38
E-CU 95 93.27 19 2.50±0.03 12.5 ≥ 422 ≥ 392 ≤ 0.01786 ≥ 96 845 37.39
E-CU 120 116.99 19 2.80±0.03 14.0 ≥ 422 ≥ 392 ≤ 0.01786 ≥ 96 1060 48.9
E-CU 150 147.11 37 2.25±0.03 15.8 ≥ 422 ≥ 392 ≤ 0.01786 ≥ 96 1337 58.98
E-CU 185 181.62 37 2.50±0.03 17.5 ≥ 422 ≥ 392 ≤ 0.01786 ≥ 96 1649 72.81

Fibra a strati di lega di rame-magnesio BZII
Numero nominale
croce
sezione
Sezione trasversale calcolata Numero di
fili
Diametro Resistenza alla trazione del filo

Resistenza

(20°C)

Ωmm2/m

Conduttività elettrica

(20°C) %

IACS

Peso Calcolato
carico di rottura
Acciaio Conduttore Prima/MPa Dopo/MPa
BZII 10 10.02 7 1.35±0.03 4.1 ≥ 618 ≥ 589 ≤ 0.02778 ≥ 62 90 5.88
BZII 16 15.89 7 1.70±0.03 5.1 ≥ 618 ≥ 589 ≤ 0.02778 ≥ 62 143 9.33
BZII 25 24.25 7 2.10±0.03 6.3 ≥ 618 ≥ 589 ≤ 0.02778 ≥ 62 218 14.24
BZII 35 34.36 7 2.50±0.03 7.5 ≥ 618 ≥ 589 ≤ 0.02778 ≥ 62 310 20.17
BZII 50 49.48 7 3.00±0.03 9.0 ≥ 608 ≥ 589 ≤ 0.02778 ≥ 62 446 28.58
BZII 50 48.35 19 1.80±0.03 9.0 ≥ 618 ≥ 589 ≤ 0.02778 ≥ 62 437 28.39
BZII 70 65.81 19 2.10±0.03 10.5 ≥ 618 ≥ 589 ≤ 0.02778 ≥ 62 596 38.64
BZII 95 93.27 19 2.50±0.03 12.5 ≥ 618 ≥ 589 ≤ 0.02778 ≥ 62 845 54.76
BZII 120 116.99 19 2.80±0.03 14.0 ≥ 618 ≥ 589 ≤ 0.02778 ≥ 62 1060 67.57
BZII 150 147.11 37 2.25±0.03 15.8 ≥ 618 ≥ 589 ≤ 0.02778 ≥ 62 1337 86.37
BZII 185 181.62 37 2.50±0.03 17.5 ≥ 618 ≥ 589 ≤ 0.02778 ≥ 62 1649 106.63

Nota: lo strato esterno deve essere a destra (rotazione Z)
Altri disegni: ad esempio norme internazionali o specifiche del cliente su richiesta
Cavi di catena in rame per ferrovie elettriche resistenti all'usura 0


A proposito di noi:

Jiangyin Electric Alloy Co., Ltd., precedentemente nota come Jiangyin Electric Alloy Factory, è stata fondata il 12 giugno 1985.e vendite di prodotti di supporto per ferrovie ad alta velocitàI suoi principali prodotti sono prodotti di lavorazione profonda di lega di rame, compresi fili di contatto ferroviari, cavi portanti di carico ferroviari, barre di bus di lega di rame e altri componenti in rame.



Fin dalla sua costituzione, la società si è impegnata a fornire ai clienti prodotti e servizi in lega di rame di alta qualità con sistemi di gestione avanzati,forti capacità di ricerca e sviluppo, eccellente qualità dei prodotti e servizi completi.



Ha successivamente collaborato con gli uffici ferroviari del Ministero delle Ferrovie, quali Shanghai, Guangzhou, Pechino, Zhengzhou, Chengdu e altri uffici ferroviari;Imprese di produzione di locomotive e motori del Ministero delle Ferrovie, come CRRC e le imprese nazionali di produzione di motori e elettrodomestici, nonché le imprese nazionali e internazionali ben note come Xiangtan Electric, Dongfang Electric,Schneider Electric, Siemens, ABB, GE, ecc.,hanno stabilito relazioni strategiche di cooperazione e sono diventati fornitori autorizzati di filo e filo di contatto a filo di rame e lega di rame per il China Railway Group Electric Gasification Bureau.





Cavi di catena in rame per ferrovie elettriche resistenti all'usura 1

Cavi di catena in rame per ferrovie elettriche resistenti all'usura 2

Fino ad ora,Jiangyin Electric Alloy Co., Ltd.ha ottenuto una serie di certificazioni che coprono la gestione della qualità ISO9001/IATF16949, la certificazione del sistema di gestione ambientale ISO14001,Sistema di gestione della salute e della sicurezza sul lavoro ISO45001, Cina CCC, PCCC, CRCC, CE ecc.

Cavi di catena in rame per ferrovie elettriche resistenti all'usura 3

Ricca esperienza di progettazione nella produzione, maturi processi di produzione affidabili, fornire i prodotti soddisfacenti per i nostri clienti, ha fatto la nostra attività in tutto sia in patria che all'estero.
In futuro, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.

Cavi di catena in rame per ferrovie elettriche resistenti all'usura 4


Supporto e servizi:

Forniamo supporto tecnico e servizi per il filo di contatto in rame, tra cui:

  • Fornire supporto tecnico per l'installazione e l'utilizzo del filo di contatto in rame.
  • Risoluzione dei problemi tecnici con i fili di contatto in rame.
  • Fornire consulenza tecnica sulla manutenzione del filo di contatto in rame.
  • Fornire indicazioni sulla selezione del filo di contatto in rame.


Imballaggio e trasporto:

Imballaggio e trasporto:

  • Il filo di contatto in rame è confezionato in materiali di alta qualità per garantire che venga consegnato al cliente in buone condizioni.
  • Il filo di contatto in rame viene spedito via aerea o via mare in base alle esigenze del cliente.
  • Offriamo il numero di tracciamento una volta spedito il filo di contatto di rame.
