Cavi di catenazione morbida
, Cavi di catena di rame
, filo catenario di conducibilità elettrica in rame 30 m

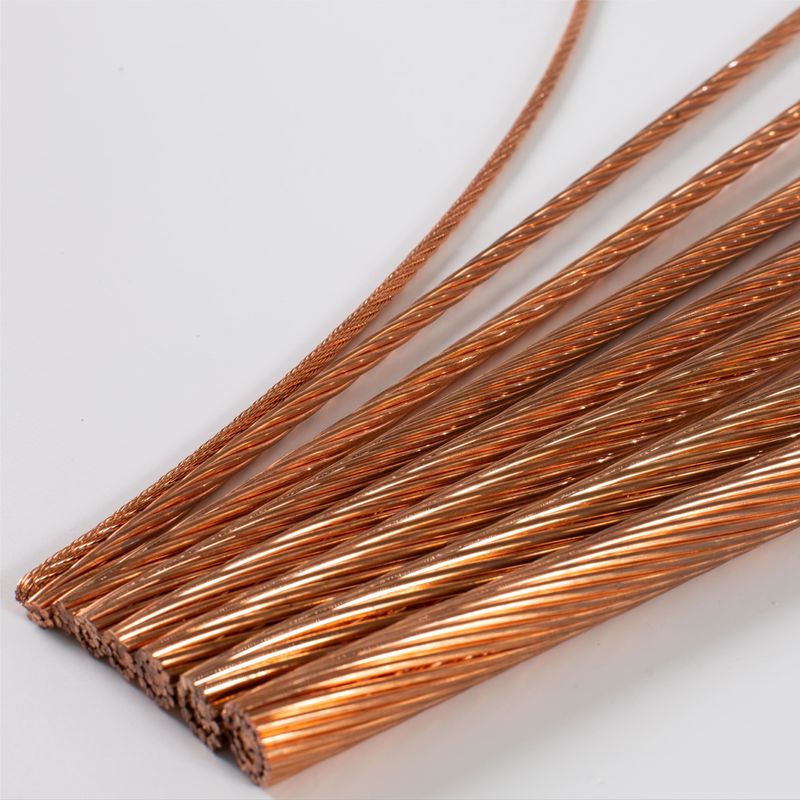

Cavo di catenaria di rame morbido per ferrovie Buona conducibilità elettrica
Cavo di catena di rame morbido per ferrovie buona conducibilità elettrica
Il filo catenario in rame è un tipo di conduttore aereo utilizzato nei sistemi di trasmissione e distribuzione di energia.un metallo altamente conduttivo noto per le sue eccellenti proprietà elettriche e termicheUn conduttore è la forma di un filo sospeso tra due supporti, formando una curva simile a un arco parabolico.
I principali vantaggi dell'uso del rame per il filo a catena sono la sua elevata conducibilità elettrica e la sua resistenza alla corrosione.Il rame ha una delle più alte conducibilità elettriche tra i metalli comunemente utilizzatiInoltre, il rame è resistente all'ossidazione e ha una buona resistenza meccanica.rendendolo adatto alle applicazioni esterne e garantendo la longevità del filo.
Il filo catenario in rame è progettato per trasportare elevate correnti elettriche su lunghe distanze con perdite energetiche minime.È spesso utilizzato nelle linee elettriche ad alta tensione che trasmettono elettricità dalle centrali elettriche alle sottostazioni e alle reti di distribuzioneIl filo è in genere sostenuto da torri o pali, e la sua forma catenaria gli consente di distribuire uniformemente la tensione meccanica lungo la sua lunghezza.
Applicazione
- Per l'uso come fonte di energia aerea per le metropolitane, i sistemi di trasporto leggero e pesante, i treni minieri elettrici, gli autobus e le gru industriali.
- Il filo catenario può trasportare una certa corrente per ridurre l'impedenza della rete di trazione, riducendo la perdita di tensione e il consumo di energia.
- Il materiale del filo catenario può essere suddiviso in filo catenario di rame, filo catenario di acciaio, cavo portante in acciaio placcato in alluminio.
È importante notare che il processo di fabbricazione dei fili a catena in rame può essere soggetto a specifiche norme e regolamenti del settore,poiché sono componenti critici dei sistemi ferroviari elettrificatiIl processo può variare anche in base ai requisiti specifici e ai parametri di progettazione dell'infrastruttura ferroviaria.
Specifica del filo di contatto in rame:
| E-CU, filo a strati di rame |
Numero nominale
croce
sezione |
Sezione trasversale calcolata |
Numero di
fili |
Diametro |
Resistenza alla trazione del filo |
Resistenza
(20°C)
Ωmm2/m
|
Conduttività elettrica
(20°C) %
IACS
|
Peso |
Calcolato
carico di rottura |
| Acciaio |
Conduttore |
Prima/MPa |
Dopo/MPa |
| E-CU 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
1.80±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
437 |
19.38 |
| E-CU 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
845 |
37.39 |
| E-CU 120 |
116.99 |
19 |
2.80±0.03 |
14.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1060 |
48.9 |
| E-CU 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1337 |
58.98 |
| E-CU 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| Fibra a strati di lega di rame-magnesio BZII |
Numero nominale
croce
sezione |
Sezione trasversale calcolata |
Numero di
fili |
Diametro |
Resistenza alla trazione del filo |
Resistenza
(20°C)
Ωmm2/m
|
Conduttività elettrica
(20°C) %
IACS
|
Peso |
Calcolato
carico di rottura |
| Acciaio |
Conduttore |
Prima/MPa |
Dopo/MPa |
| BZII 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 608 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
1.80±0.03 |
9.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
2.80±0.03 |
14.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1649 |
106.63 |
Nota: lo strato esterno deve essere a destra (rotazione Z)
Altri disegni: ad esempio norme internazionali o specifiche del cliente su richiesta
