Sistemi di tram: filo catenario di rame
, di elevata resistenza
, Cavi elettrici a catena di trasmissione di potenza

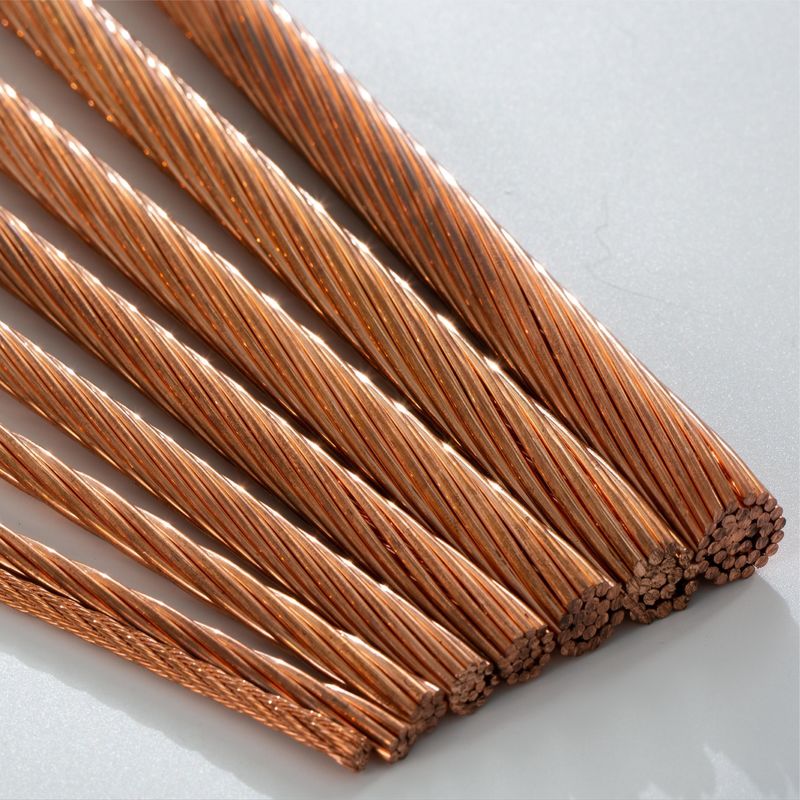

Cavi di catena in rame per ferrovie elettriche e tram duraturi
Cavi di catena in rame per ferrovie elettriche e tram duraturi
Fabbricazione a partire da fibre sinteticheè disponibile in varie dimensioni e configurazioni a seconda delle esigenze specifiche del sistema di trasmissione.il che significa che sono fatti di più piccoli fili di rame che sono strati o intrecciati. La fionda aggiunge flessibilità e resistenza al conduttore, rendendolo più facile da maneggiare durante l'installazione e la manutenzione.
In sintesi, i conduttori di rame sono conduttori aerei altamente conduttivi e resistenti alla corrosione utilizzati nei sistemi di trasmissione di energia.La forma del conduttore e la composizione in rame consentono una trasmissione di energia efficiente e affidabile su lunghe distanze.
Il filo catenario di rame è ampiamente utilizzato in vari altri settori a causa delle sue prestazioni ideali.
- Ferrovie e tram elettrici: il filo catenario di rame è ampiamente utilizzato nei sistemi ferroviari e tram elettrici per alimentare i treni o i tram.di larghezza superiore a 50 mm,I treni o i tram hanno pantografi o altri raccoglitori di corrente che stabiliscono il contatto con il filo di rame, consentendo il trasferimento di energia elettrica per alimentare i veicoli.
- Trasmissione e distribuzione di energia: il filo catenario di rame è utilizzato anche nei sistemi di trasmissione e distribuzione di energia.il filo di rame trasporta elettricità ad alta tensione su lunghe distanze dalle centrali elettriche alle sottostazioni o direttamente ai consumatoriL'uso di rame garantisce una bassa resistenza elettrica, riducendo al minimo le perdite di potenza durante la trasmissione.
- Apparecchiature e apparecchi elettrici: il filo di contatto di rame è utilizzato in varie apparecchiature e apparecchi elettrici.e altri dispositivi in cui è fondamentale un'affidabile connessione elettricaL'elevata conduttività del rame e la sua resistenza alla corrosione lo rendono una scelta ideale per queste applicazioni.
Specifica del filo di contatto in rame:
| E-CU, filo a strati di rame |
Numero nominale
croce
sezione |
Sezione trasversale calcolata |
Numero di
fili |
Diametro |
Resistenza alla trazione del filo |
Resistenza
(20°C)
Ωmm2/m
|
Conduttività elettrica
(20°C) %
IACS
|
Peso |
Calcolato
carico di rottura |
| Acciaio |
Conduttore |
Prima/MPa |
Dopo/MPa |
| E-CU 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
1.80±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
437 |
19.38 |
| E-CU 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
845 |
37.39 |
| E-CU 120 |
116.99 |
19 |
2.80±0.03 |
14.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1060 |
48.9 |
| E-CU 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1337 |
58.98 |
| E-CU 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| Fibra a strati di lega di rame-magnesio BZII |
Numero nominale
croce
sezione |
Sezione trasversale calcolata |
Numero di
fili |
Diametro |
Resistenza alla trazione del filo |
Resistenza
(20°C)
Ωmm2/m
|
Conduttività elettrica
(20°C) %
IACS
|
Peso |
Calcolato
carico di rottura |
| Acciaio |
Conduttore |
Prima/MPa |
Dopo/MPa |
| BZII 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 608 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
1.80±0.03 |
9.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
2.80±0.03 |
14.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1649 |
106.63 |
Nota: lo strato esterno deve essere a destra (rotazione Z)
Altri disegni: ad esempio norme internazionali o specifiche del cliente su richiesta
A proposito di noi:
Jiangyin Electric Alloy Co., Ltd., precedentemente nota come Jiangyin Electric Alloy Factory, è stata fondata il 12 giugno 1985.e vendite di prodotti di supporto per ferrovie ad alta velocitàI suoi principali prodotti sono prodotti di lavorazione profonda di lega di rame, compresi fili di contatto ferroviari, cavi portanti di carico ferroviari, barre di bus di lega di rame e altri componenti in rame.
Fin dalla sua costituzione, la società si è impegnata a fornire ai clienti prodotti e servizi in lega di rame di alta qualità con sistemi di gestione avanzati,forti capacità di ricerca e sviluppo, eccellente qualità dei prodotti e servizi completi.
Ha successivamente collaborato con gli uffici ferroviari del Ministero delle Ferrovie, quali Shanghai, Guangzhou, Pechino, Zhengzhou, Chengdu e altri uffici ferroviari;Imprese di produzione di locomotive e motori del Ministero delle Ferrovie, come CRRC e le imprese nazionali di produzione di motori e elettrodomestici, nonché le imprese nazionali e internazionali ben note come Xiangtan Electric, Dongfang Electric,Schneider Electric, Siemens, ABB, GE, ecc.,hanno stabilito relazioni strategiche di cooperazione e sono diventati fornitori autorizzati di filo e filo di contatto a filo di rame e lega di rame per il China Railway Group Electric Gasification Bureau.
Fino ad ora,Jiangyin Electric Alloy Co., Ltd.ha ottenuto una serie di certificazioni che coprono la gestione della qualità ISO9001/IATF16949, la certificazione del sistema di gestione ambientale ISO14001,Sistema di gestione della salute e della sicurezza sul lavoro ISO45001, Cina CCC, PCCC, CRCC, CE ecc.
Ricca esperienza di progettazione nella produzione, maturi processi di produzione affidabili, fornire i prodotti soddisfacenti per i nostri clienti, ha fatto la nostra attività in tutto sia in patria che all'estero.
In futuro, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
Supporto e servizi:
Forniamo supporto tecnico e servizi per il filo di contatto in rame, tra cui:
- Fornire supporto tecnico per l'installazione e l'utilizzo del filo di contatto in rame.
- Risoluzione dei problemi tecnici con i fili di contatto in rame.
- Fornire consulenza tecnica sulla manutenzione del filo di contatto in rame.
- Fornire indicazioni sulla selezione del filo di contatto in rame.
Imballaggio e trasporto:
Imballaggio e trasporto:
- Il filo di contatto in rame è confezionato in materiali di alta qualità per garantire che venga consegnato al cliente in buone condizioni.
- Il filo di contatto in rame viene spedito via aerea o via mare in base alle esigenze del cliente.
- Offriamo il numero di tracciamento una volta spedito il filo di contatto di rame.
