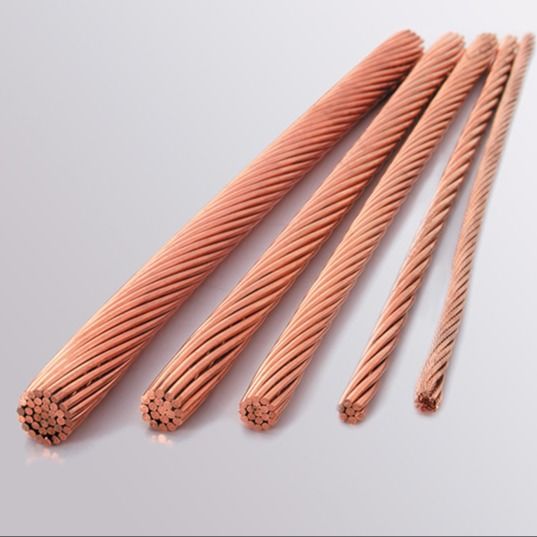

Cavi di catena di rame per varie applicazioni industriali
Cavi di catena di rame per varie applicazioni industriali
Cerchi un fornitore di filo di rame? Contattaci, Jiangyin Electrical Alloy Co., Ltd è una società che paga le tasse specializzata in materiali di rame e parti di rame. Forniamo produzione, vendita e progettazione.I prodotti della società sono ampiamente utilizzati nei settori delle ferrovie elettrificate, ferrovie urbane, costruzioni su larga scala, centrali nucleari, centrali eoliche, centrali idroelettriche e impianti di trasmissione e distribuzione.
Il filo catenario in rame è un tipo di conduttore aereo utilizzato nei sistemi di trasmissione e distribuzione di energia elettrica.un metallo altamente conduttivo noto per le sue eccellenti proprietà elettriche e termicheIl termine catenaria si riferisce alla forma che assume il filo quando viene sospeso tra due supporti, formando una curva simile a un arco parabolico.
Il filo catenario in rame è progettato per trasportare elevate correnti elettriche su lunghe distanze con perdite energetiche minime.I principali vantaggi dell'impiego del rame per i fili catenari sono la sua elevata conduttività elettrica e la sua resistenza alla corrosioneIl rame ha una delle più alte conduttività elettriche tra i metalli comunemente utilizzati, consentendo una trasmissione efficiente di elettricità.il rame è resistente all'ossidazione e ha una buona resistenza meccanica, che lo rende adatto per applicazioni esterne e garantisce la longevità del filo.
Applicazione
- Per l'uso come fonte di energia aerea per le metropolitane, i sistemi di trasporto leggero e pesante, i treni minieri elettrici, gli autobus e le gru industriali.
- Il filo catenario può trasportare una certa corrente per ridurre l'impedenza della rete di trazione, riducendo la perdita di tensione e il consumo di energia.
- Il materiale del filo catenario può essere suddiviso in filo catenario di rame, filo catenario di acciaio, cavo portante in acciaio placcato in alluminio.
Specifica del filo di contatto in rame:
| E-CU, filo a strati di rame |
Numero nominale
croce
sezione |
Sezione trasversale calcolata |
Numero di
fili |
Diametro |
Resistenza alla trazione del filo |
Resistenza
(20°C)
Ωmm2/m
|
Conduttività elettrica
(20°C) %
IACS
|
Peso |
Calcolato
carico di rottura |
| Acciaio |
Conduttore |
Prima/MPa |
Dopo/MPa |
| E-CU 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
1.80±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
437 |
19.38 |
| E-CU 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
845 |
37.39 |
| E-CU 120 |
116.99 |
19 |
2.80±0.03 |
14.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1060 |
48.9 |
| E-CU 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1337 |
58.98 |
| E-CU 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| Fibra a strati di lega di rame-magnesio BZII |
Numero nominale
croce
sezione |
Sezione trasversale calcolata |
Numero di
fili |
Diametro |
Resistenza alla trazione del filo |
Resistenza
(20°C)
Ωmm2/m
|
Conduttività elettrica
(20°C) %
IACS
|
Peso |
Calcolato
carico di rottura |
| Acciaio |
Conduttore |
Prima/MPa |
Dopo/MPa |
| BZII 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 608 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
1.80±0.03 |
9.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
2.80±0.03 |
14.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1649 |
106.63 |
Nota: lo strato esterno deve essere a destra (rotazione Z)
Altri disegni: ad esempio norme internazionali o specifiche del cliente su richiesta
A proposito di noi:
Jiangyin Electric Alloy Co., Ltd., precedentemente nota come Jiangyin Electric Alloy Factory, è stata fondata il 12 giugno 1985.e vendite di prodotti di supporto per ferrovie ad alta velocitàI suoi principali prodotti sono prodotti di lavorazione profonda di lega di rame, compresi fili di contatto ferroviari, cavi portanti di carico ferroviari, barre di bus di lega di rame e altri componenti in rame.
Fin dalla sua costituzione, la società si è impegnata a fornire ai clienti prodotti e servizi in lega di rame di alta qualità con sistemi di gestione avanzati,forti capacità di ricerca e sviluppo, eccellente qualità dei prodotti e servizi completi.
Ha successivamente collaborato con gli uffici ferroviari del Ministero delle Ferrovie, quali Shanghai, Guangzhou, Pechino, Zhengzhou, Chengdu e altri uffici ferroviari;Imprese di produzione di locomotive e motori del Ministero delle Ferrovie, come CRRC e le imprese nazionali di produzione di motori e elettrodomestici, nonché le imprese nazionali e internazionali ben note come Xiangtan Electric, Dongfang Electric,Schneider Electric, Siemens, ABB, GE, ecc.,hanno stabilito relazioni strategiche di cooperazione e sono diventati fornitori autorizzati di filo e filo di contatto a filo di rame e lega di rame per il China Railway Group Electric Gasification Bureau.
Fino ad ora,Jiangyin Electric Alloy Co., Ltd.ha ottenuto una serie di certificazioni che coprono la gestione della qualità ISO9001/IATF16949, la certificazione del sistema di gestione ambientale ISO14001,Sistema di gestione della salute e della sicurezza sul lavoro ISO45001, Cina CCC, PCCC, CRCC, CE ecc.
Ricca esperienza di progettazione nella produzione, maturi processi di produzione affidabili, fornire i prodotti soddisfacenti per i nostri clienti, ha fatto la nostra attività in tutto sia in patria che all'estero.
In futuro, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
Supporto e servizi:
Forniamo supporto tecnico e servizi per il filo di contatto in rame, tra cui:
- Fornire supporto tecnico per l'installazione e l'utilizzo del filo di contatto in rame.
- Risoluzione dei problemi tecnici con i fili di contatto in rame.
- Fornire consulenza tecnica sulla manutenzione del filo di contatto in rame.
- Fornire indicazioni sulla selezione del filo di contatto in rame.
Imballaggio e trasporto:
Imballaggio e trasporto:
- Il filo di contatto in rame è confezionato in materiali di alta qualità per garantire che venga consegnato al cliente in buone condizioni.
- Il filo di contatto in rame viene spedito via aerea o via mare in base alle esigenze del cliente.
- Offriamo il numero di tracciamento una volta spedito il filo di contatto di rame.
